キヤノン PIXUS iP7230 インクジェットプリンターの分解方法

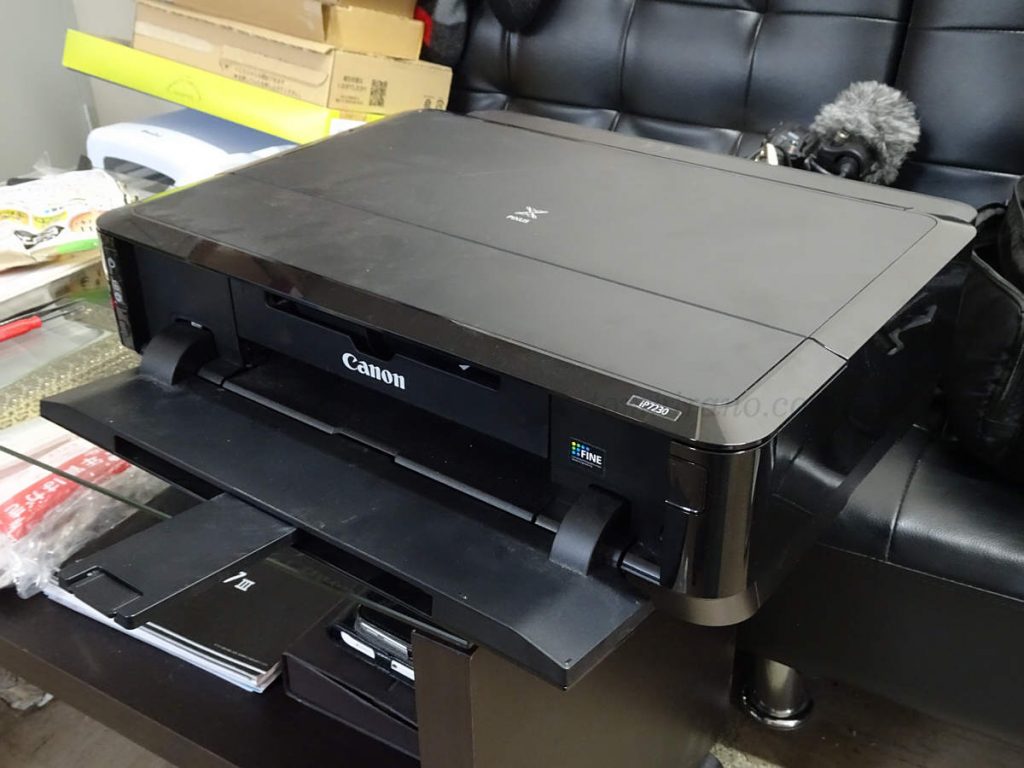

キヤノン ピクサス iP7230ですが、使い込みすぎてローラーのゴムがボロボロ。盤面印刷すると付着してしまいます。

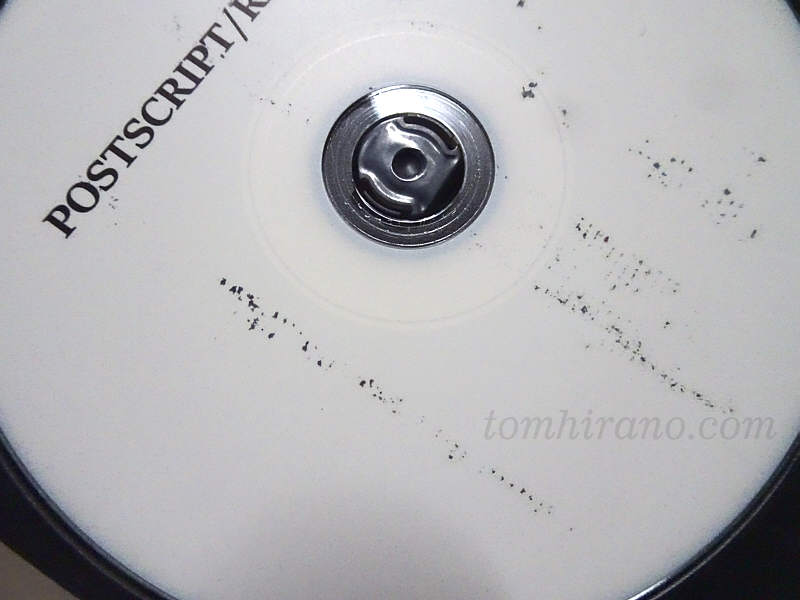

iP7230 ディスクの汚れ

あまりにも汚いのでローラーを掃除しようと分解してみました。分解はマイナスドライバがあればOKです。

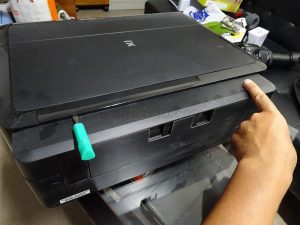

まずプリンタ裏面を手前にし、下記の2箇所の隙間を確認。

iP7230 分解方法

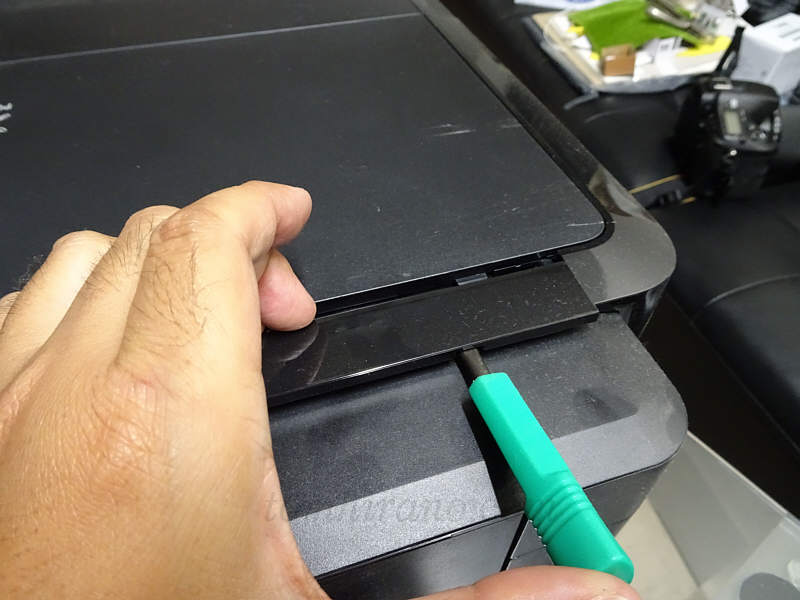

ドライバを差し込みながら、細長いプラ部品を手前に引き、外します。

iP7230 ロック解除

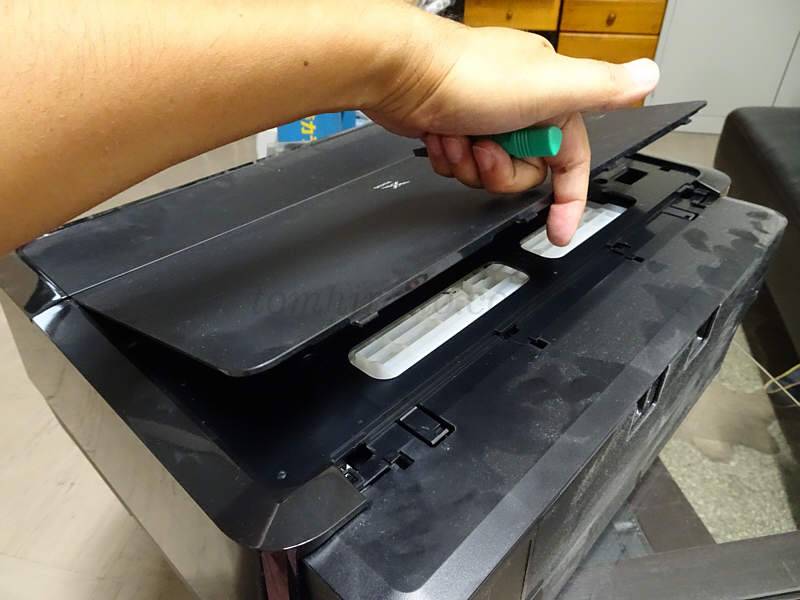

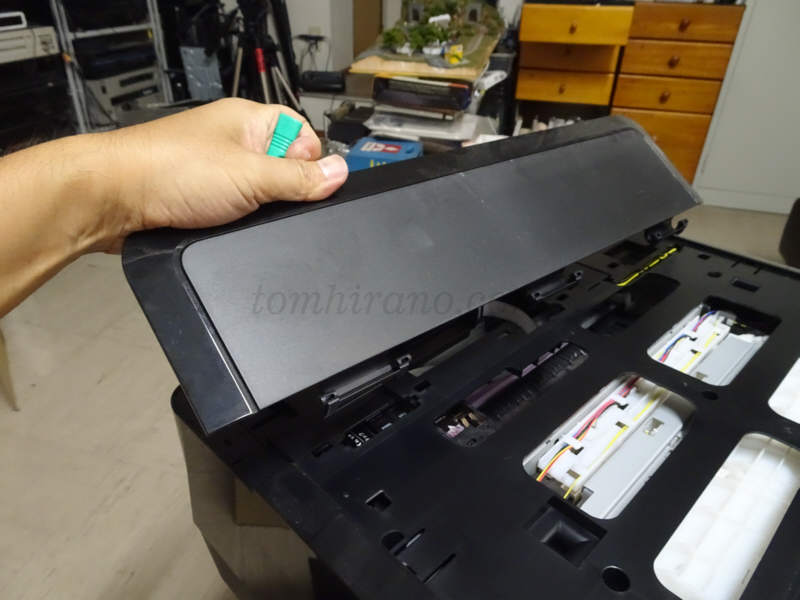

上ぶた、前ぶたは持ち上げるだけでOK。

iP7230 上蓋取り外しiP7230 前ぶた外し

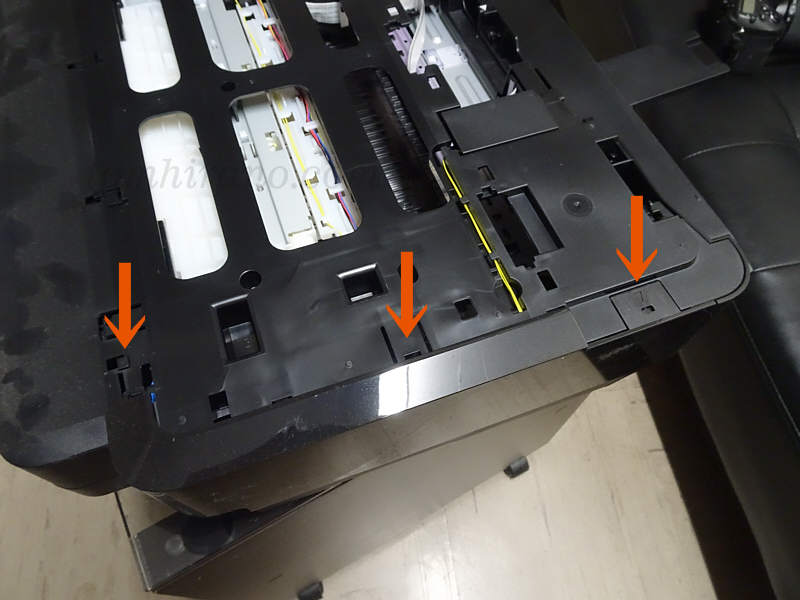

光沢のあるサイドパネルは、下記矢印のロック部分を持ち上げて外します。反対側も同様です。

iP7230 サイドパネル外し

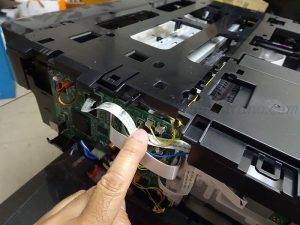

黄色いケーブルを外します。

iP7230 ケーブル外し

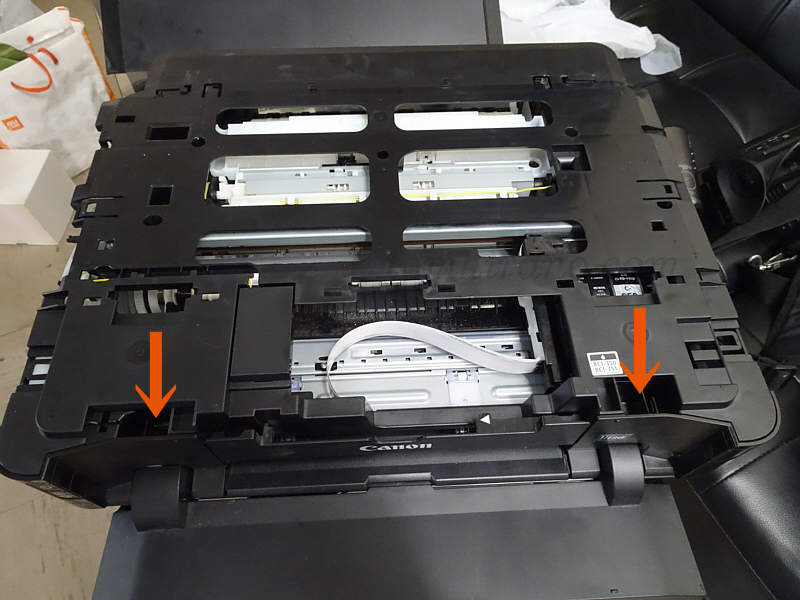

下記2箇所にドライバーを差し込んでロックを外すと、上蓋が外れます。

iP7230 内側の上蓋外し

あとはお好きなように掃除してあげて下さい。

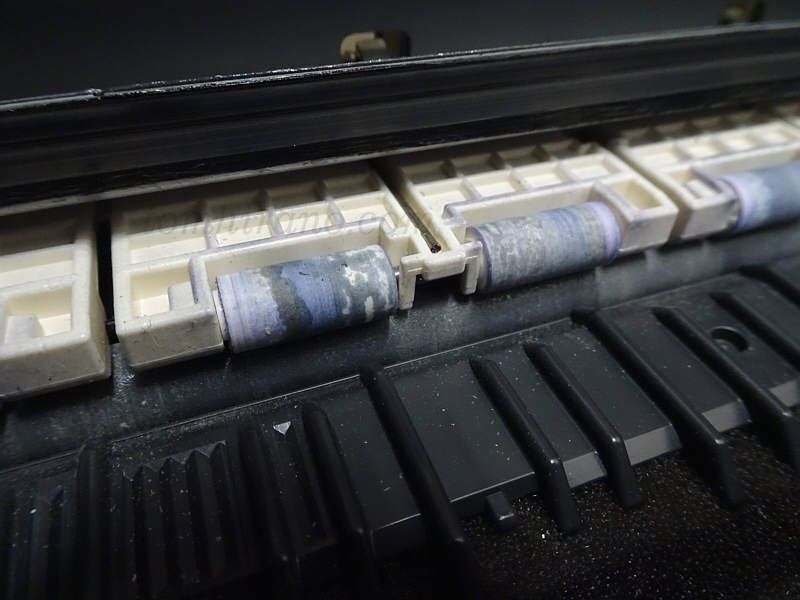

うちのローラーはこんな感じでした。

iP7230 ローラー汚れ

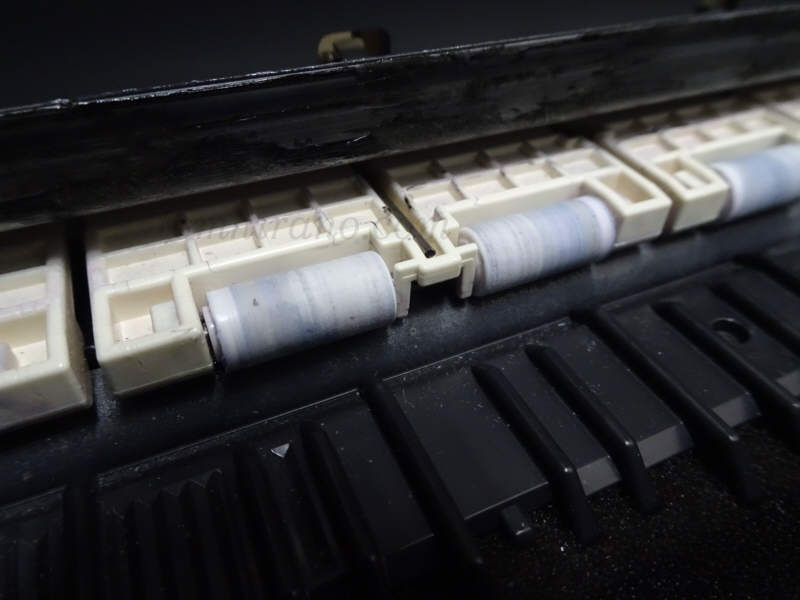

ぷきぷきした後。

iP7230 ローラー清掃後

組立は、逆にやれば大丈夫です。

あなたも是非(笑)
