パナソニック NV-SV150B ビデオデッキ 修理してみた

トラッキングが合わないビデオテープがあったので、試しにこのパナソニックのS-VHSビデオデッキで再生してみようと 電源を押したら無反応。 どうも使わない間に電源が死んでしまったらしい。とりあえず修理にチャレンジ。

ビデオデッキの分解は、トップカバー>前カバー>メカの順で外します。

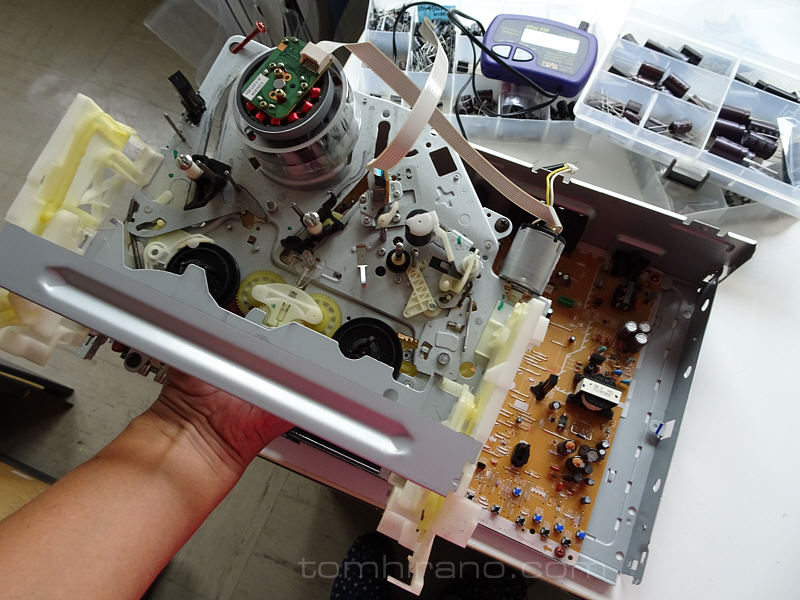

VHSメカ取出し

電源回路は下のメイン基板と一体なので、全ばらし、基板を取り出します。

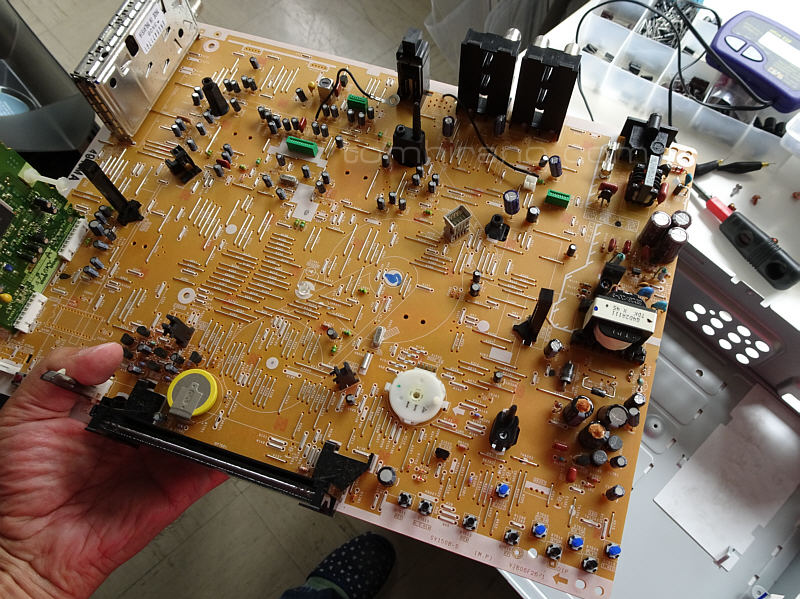

ビデオデッキメイン基板

早速電源回りをチェック。思いっきり電解コンデンサーが吹いてます(笑)

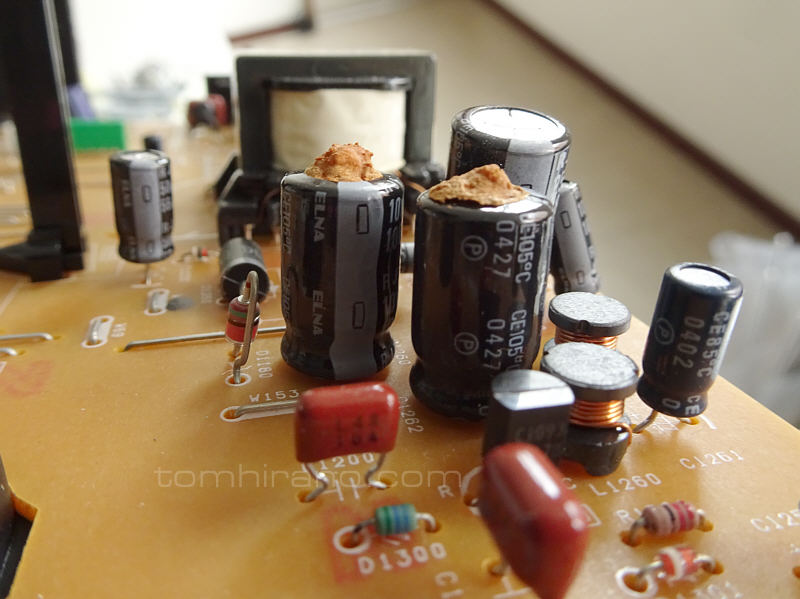

液漏れ電解コンデンサー

新品の10v 1000μF (105度) があったので交換。通電してみます。

ムムム。ビデオデッキ無反応。どうもこれだけではないみたい。耳をすますと、トランスから音が。ここまでは電気が来てる。ネットで色々調べていくと、電源はツェナーダイオードを疑えと書いてあったので、テスターでちびちび通電テスト。そしたら噴いた電解コンデンサーのお隣のダイオードがバカになってる。

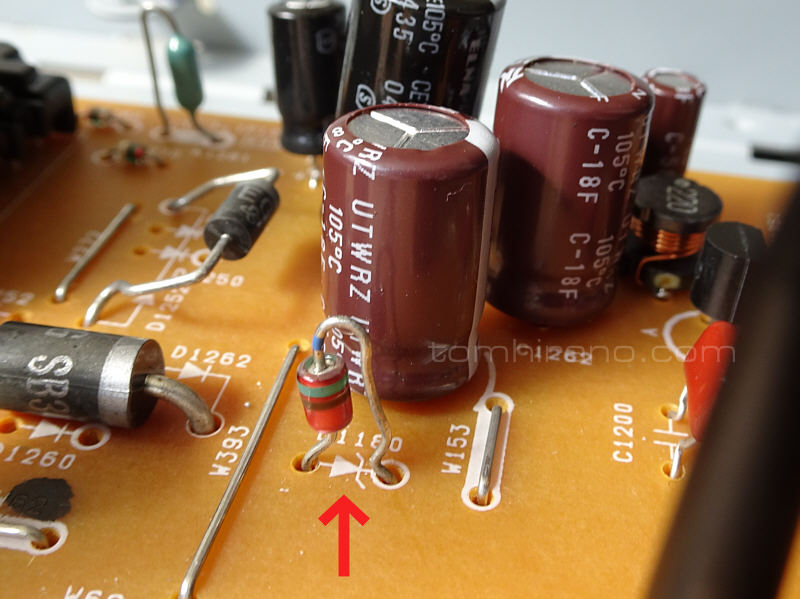

故障のツェナーダイオード

このタイプのダイオードは、抵抗のような共通のカラーコードが無いらしく、メーカー独自の物らしいので、詳細不明。在庫もないので、他の壊れたパナソニックビデオを漁り、同じ色・形状の物を探して移植。

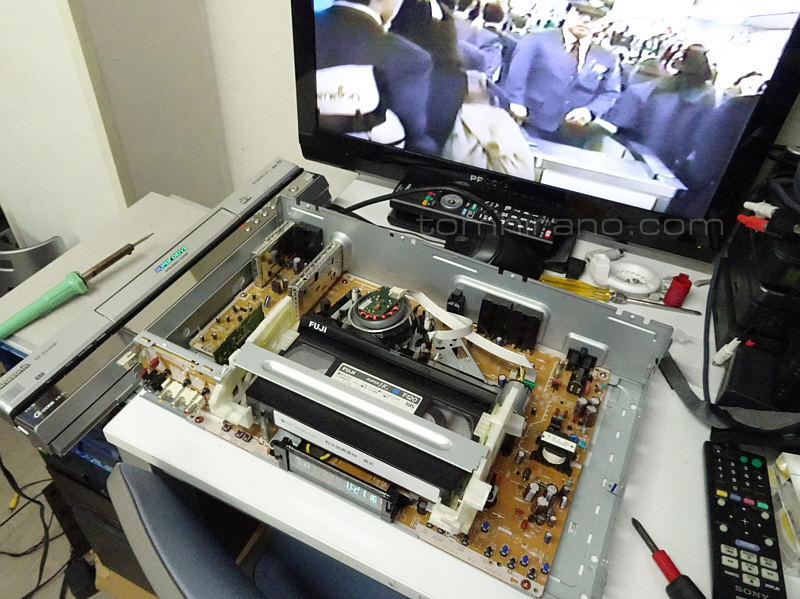

再生テスト

お、電源が入りました。とりあえず仮運用、あとで部品を調べて、交換することにします。

仮ですが、とりあえず使えるようになって、めでたしめでたし。
